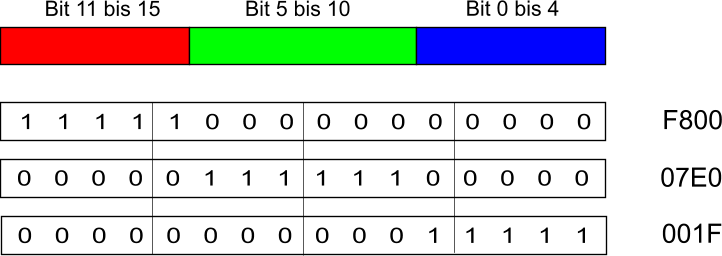

Der Nextion verwendet zur Darstellung von Farben ein 16-Bit-System, mit dem wir 65.536 Farben darstellen können. Die 16-Bit sind in 3 Gruppen zu jeweils 5 bit (Rot), 6 bit (Grün) und 5 bit (Blau) organisiert:
Wie aus der Grafik zu erkennen ergeben sich aus den Binärdaten die Werte für die reinen Grundfarben:
- Rot: F800 (dezimal „63488“)
- Grün: 07E0 (dezimal „2016“)
- Blau: 001F (dezimal „31“)
Alle Mischwerte werden durch Kombinationen der unterschiedlichen Anteile gebildet. Es gibt aber auch einige wenige Farben für die Sie direkt Namen angeben können.
- RED (entspricht 63488)
- BLUE (entspricht 31)
- GREEN (entspricht 2016)
- GRAY (entspricht 33840)
- BLACK (entspricht 0)
- WHITE (entspricht 65535)
- BROWN (entspricht 48192)
- YELLOW (entspricht 65504)
